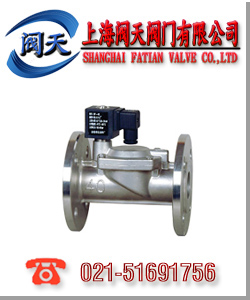

进口不锈钢先导式膜片电磁阀
进口不锈钢先导式膜片电磁阀技术参数：
产品特性 : 先导膜片式结构；
线圈功耗小,使用寿命长；
宜长时间工作；
适用于一般的压力系统,当使用压力小于1.0kg以下时,
建议使用零压差系列。
使用介质 : 水、空气、油、自然气体、热水。
流体温度 : NBR（丁腈橡胶）: -10℃ ～ 80℃
EPDM（三元乙丙胶）: -10℃ ～ 120℃
VITON（氟橡胶）: -10℃ ～ 120℃
工作压力 : 0.03 ～ 1.60MPa 0.03 ～ 1.0MPa
阀体材料 : 黄铜或不锈钢sus304(可提供sus316材质)
连接尺寸 : 3/8″、1/2″、3/4″、1″、11/4″、11/2″、2″，
可提供NPT螺纹、标准G螺纹
通径（mm): DN 12、15、20、25、32、40、50
选用电压 : DC: 12V, 24V
AC: 220/230V 110/120V 24V 50/60HZ
三、进口不锈钢先导式膜片电磁阀主要部件材料
▪ 阀体：不锈钢
▪ 密封件：NBR（丁腈橡胶）、EPDM（三元乙丙橡胶）或VITON（氟橡胶）
▪ 膜片组件：不锈钢
▪ 活动、固定铁芯：不锈钢 1J117
▪ 铁芯、膜片弹簧：不锈钢304
▪ 隔磁管座、管子：不锈钢304
|
连接尺寸 |
通径 |
Cv值 |
最低工作压力 |
最高工作压力 |
密封件材料 |
阀体材料 |
|
|
AC |
DC |
||||||
|
3/8″ |
12 |
4.5 |
0.03MPa |
1.6MPa |
1.6MPa |
丁腈橡胶, |
不锈钢 |
|
1/2″ |
15 |
4.5 |
0.03MPa |
1.6MPa |
1.6MPa |
||
|
3/4″ |
20 |
9.3 |
0.03MPa |
1.6MPa |
1.6MPa |
||
|
1″ |
25 |
12 |
0.03MPa |
1.6MPa |
1.6MPa |
||
|
11/4″ |
32 |
24 |
0.03MPa |
1.6MPa |
1.6MPa |
||
|
11/2″ |
40 |
29 |
0.03MPa |
1.6MPa |
1.6MPa |
||
|
2″ |
50 |
48 |
0.03MPa |
1.6MPa |
1.6MPa |
||
四、进口不锈钢先导式膜片电磁阀尺寸
