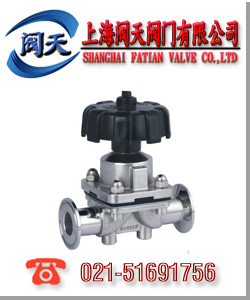

进口卫生级隔膜阀
德国威利WTE卫生级隔膜阀广泛用于卫生级的酿酒、乳制品以及饮料等食品工业以及无菌工况的制药领域，实现对管道流体的控制盒开关任务。
工作原理：
隔膜阀常规状态下为封闭状态，此时膜片紧贴阀体的内腔，关闭着管道流体通向路径。当隔膜阀需要清洗任务或西药开启任务时，通过手动旋转手轮或驱动控制执行装置来带动阀杆向上运动，球形膜片随之向上弯曲，从而使阀门形成导通状态，壳实现清洗和开启的目的。其中膜片把下部阀体内腔和上部阀盖内腔隔开，使位于膜片上部的阀杆、阀芯等零件不受介质的腐蚀，省去了填料密封结构，而且不会产生介质泄漏。优化的阀体设计，使清洁液完全排泄。不会形成滞留现象。
材料：
钢质部件：不锈钢304、不锈钢316L。
密封件：EPDM+RTFE（三元乙丙+聚四氟乙烯）此密封件均采用进口密封材料（均符合FDA177.2600标准）。用Riter特有技术，将一个连接螺栓与EPDM/PTFE完美结合成一整体密封部件，此密封部件与介质接触部位的PTFE材质具有良好的耐寒性（-25℃）极好的耐热性（+250℃）对各种化学制剂有良好的耐受性以及对流体具有极好的耐磨性！
|
金属材质 |
与产品接触的部件 |
316L(1.4404) 锻制 |
|
不与产品接触的部件 |
304(1.4301) |
|
|
密封材质 |
标配 |
PTFE/EPDM复合膜片 |
|
选配 |
EPDM、Silicone、FPM |
|
|
温度 |
连续工作温度 |
-20~+135℃(PTFE/EPDM) |
|
灭菌温度 |
150℃(Max20min) |
|
|
压力 |
工作压力 |
0~10bar |
|
控制气源压力 |
5~8bar |
|
|
表面处理 |
内表面处理 |
Ra≤0.4μm(镜面抛光或电子抛光) |
|
外表面处理 |
喷丸处理 |
|
|
连接 |
连接标准 |
焊接端: DIN 11866 系列1 |
|
焊接端: DIN11866系列3 |
||
|
连接方式: 焊接.螺纹.快装.法兰 |
||
|
选配 |
智能控制器 |
24V DC |
|
1个电磁阀 |
||
|
位置传感器 |
24V DC |
|
|
2只NPN或PNP位置传感器 |
||
