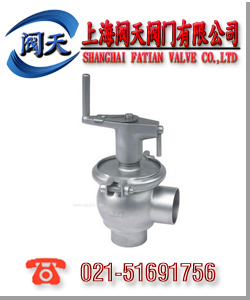

进口卫生级截止阀
卫生级截止阀用于自动化控制系统中，对压力、流量、液位、温度、及罐体液位等进行控制。
工作原理：
气动截止阀系列是将压缩空气所产生的能量转换为机械能，改机械能会驱动阀杆轴向运动，从而移动密封部件所处的不同会对管道口的开关形成控制，最终达到介质换向或停留的目的。
手动截止阀系列通过人为对手柄的超控，最终也是为了达到介质换向或停留的目的。
阀体材料：
与物料接触部件：不锈钢304或316L
阀芯密封选择：
1.软密封（EPDM或PTFE）
2.金属与金属
表面处理：
▲外部：喷砂处理Ra≤1.6um
抛 亚 光Ra≤0.6um
▲内部：抛 光Ra≤0.6um以上
流量调节阀分类：
▲L型截止阀
▲T型截止阀
技术参数
|
金属材质 |
与产品接触的部件 |
316L(1.4404) |
|
不与产品接触的部件 |
304(1.4301) |
|
|
所有金属材质均可提供EN 10204 3.1B证书 |
||
|
密封材质 |
标配 |
PTFE 波纹 |
|
选配 |
316L / PTFE 波纹 |
|
|
采用进口密封材料，所有密封材质均符合FDA 177.2600 |
||
|
温度 |
连续工作温度 |
-20~+135℃(PTFE) |
|
灭菌温度 |
150℃(max 60min) |
|
|
压力 |
工作压力 |
0~5bar |
|
控制气源压力 |
5~8bar |
|
|
表面处理 |
内表面处理 |
Ra≤0.6μm |
|
外表面处理 |
Ra≤1.6μm |
|
|
连接 |
连接标准 |
焊接端: DIN 11866 系列1 |
|
焊接端: DIN 11866 系列3 |
||
|
连接方式: 焊接.螺纹.快装.法兰等 |
||
|
选配 |
智能控制器 |
24V DC |
|
1个电磁阀 |
||
|
位置传感器 |
24V DC |
|
|
1/2只NPN或PNP位置传感器 |
||
